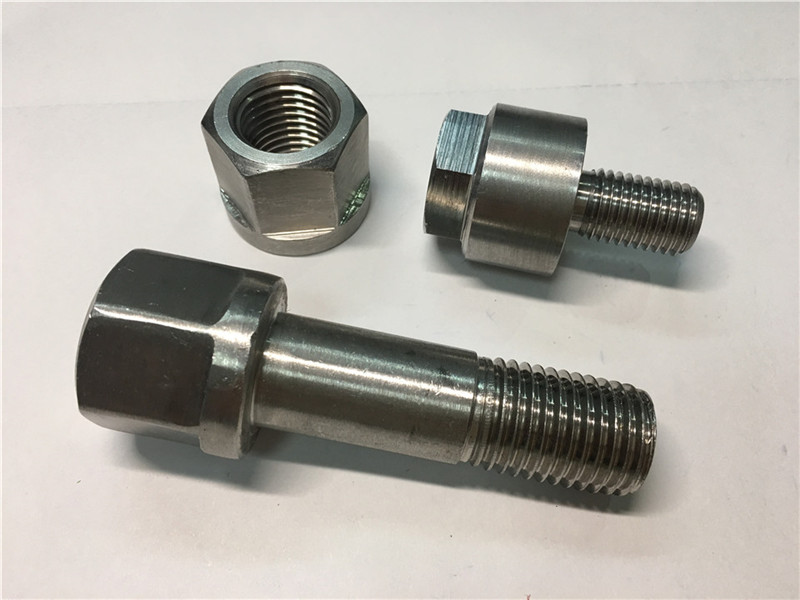

新しい2017年の製品アイデアは、カスタマイズされた高強度ナットボルトファスナー

製品説明

米国標準、ボルトサイズ3/8 "、1/2"、7/16 "、5 / 8、5 / 8"から2 "までの長さの標準供給

1.全ねじまたは部分ねじ付き六角ボルト
1.標準：ASMEI B18.2.1 / A307
2.インチシリーズ六角ボルト
サイズ-D：M4からM48、L：10から1000mm
インチD：3/8 "から2インチ、L：1/2から5インチ
より標準的な仕様については、六角ボルトで確認してください。 cn
3.素材-炭素鋼
4.表面-プレーン、ブラック、亜鉛、ホットディッパー、クロム、真鍮
5.ブランド工場またはOEM

2. ASME B18.2.1-2010標準ボルト、ネジの一般データ、

2.1ヘッド
2.1.1トップオブヘッド。頭頂部は完全な形状で面取りされており、面取り円の直径は、平頭または六角頭の製品のフラット全体の最大幅に等しく、許容差が-15のローブ付き頭ねじについては表11に示す「B」寸法％。

2.1.2フラットを横切る幅。頭の二面幅は、それぞれの寸法表の注記に従って、頭の2つの反対側の間の製品の軸に垂直に測定された全体の距離とする。

2.1.3頭の高さ。ヘッドの高さは、ヘッドの上部から座面までの製品の軸に平行に測定された全距離であり、提供されている場合はワッシャー面の厚さを含むものとします。

2.1.4頭の位置。ヘッドのフラットまたはローブの振れは、
フラットまたはローブ全体の最大幅。参考のために、評価は、ヘッドの下からボディを1つのボルト径で保持し、部品を回転させながら、平坦部またはローブの外面に表示することによって行われます。

2.2ボルトまたはねじの長さ
ボルトまたはネジの長さは、製品の軸に平行に測定された、ヘッドの座面からボルトまたはネジの先端までの距離で、製品が尖っている場合のポイントを含むものとします。

2.3体の直径
体の直径の最小/最大制限は、それぞれの該当する表で定義されています。
購入者が特に指定しない限り、提供されるボディスタイルはフルサイズのボディでなければなりません。
ノート：
（1）ボディの直径を超えるダイシームをボディに付けることは、ボルトとラグねじのみ許可されています。ボディの縫い目、およびボディの直径を超える他のすべてのスタイルのネジ
許可されていません。
（2）ボルトとねじの穴サイズの推奨クリアランスについては、ASME B18.2.8を参照してください。

2.4ポイント
特に指定がない限り、ボルトを尖らせる必要はありません。ラグネジを除くネジとして指定された製品には、面取りされたポイントが必要です。面取り角度は、製造プロセスによって異なる場合があります。指定する場合、面取り角度は参照寸法としてのみ考慮する必要があります。ポイントの存在は、損傷の可能性を減らすことです
先端のねじ山とタップ穴またはナットでの組立性を促進します。特定の製品規格で定義されていないポイントフィーチャは、メーカーの裁量によります。
